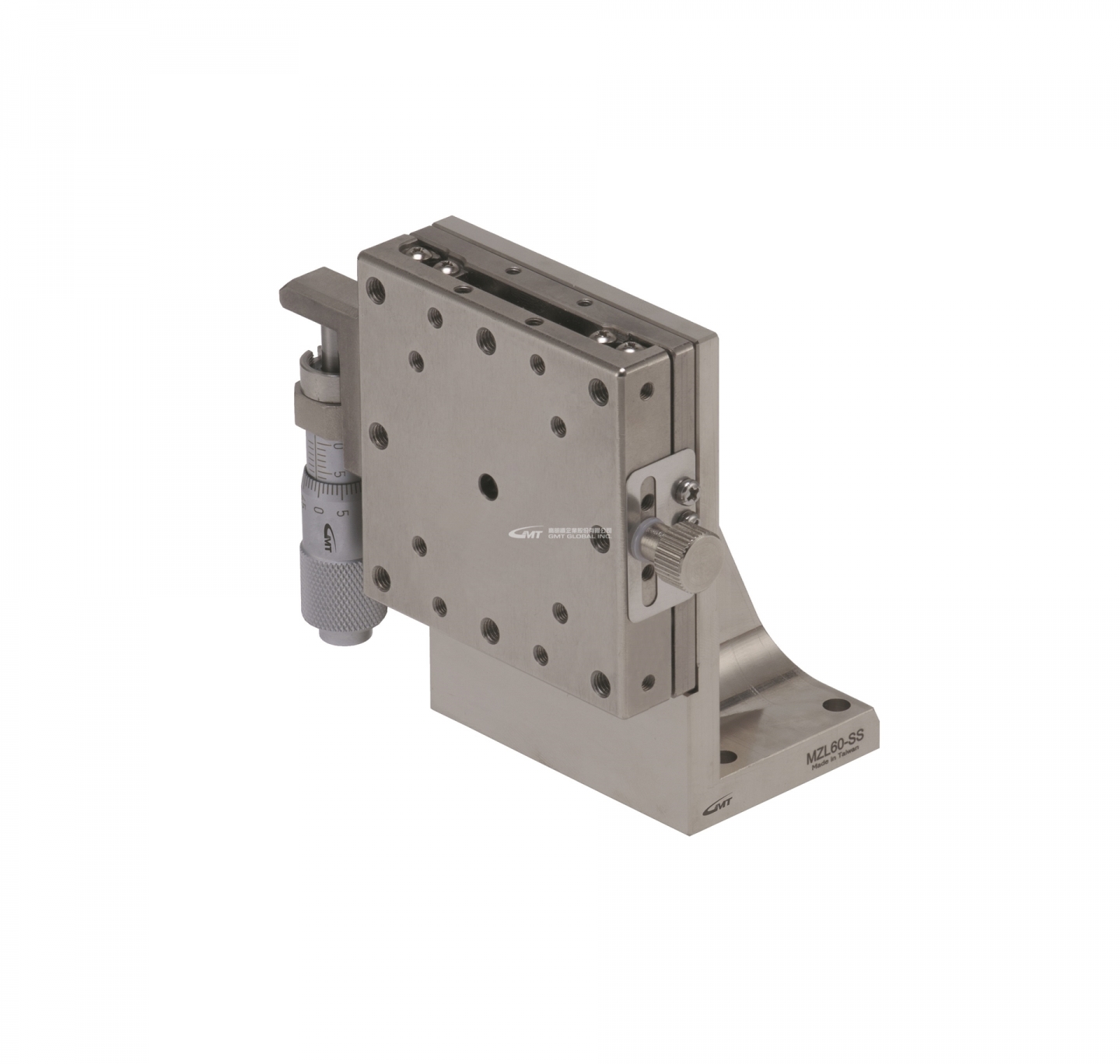

MZL-SS Z軸精密滑台
Z軸精密滑台
單軌-Z軸-(X軸滑台+L板)
台面尺寸 : 25、40、60、80 (mm)
行程 : ±3.2~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
單軌-Z軸-(X軸滑台+L板)
台面尺寸 : 25、40、60、80 (mm)
行程 : ±3.2~±12.5 (mm)
傳動位置-側邊正手
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
分厘卡最小讀取量 (um) |
真直度 (um) |
縱向偏擺 |
橫向偏擺 |
荷重 (kgf) |
本體重量 (kg) |
|
MZL25-SS |
25x25 |
±3.2 |
10 |
3 |
30" |
25" |
1 |
0.09 |
|
MZL40-SS |
40x40 |
±6.5 |
10 |
3 |
25" |
15" |
5 |
0.32 |
|
MZL60-SS |
60x60 |
±6.5 |
10 |
3 |
25" |
15" |
5 |
0.58 |
|
MZL80-SS |
80x80 |
±12.5 |
10 |
3 |
25" |
15" |
5 |
1.2 |
