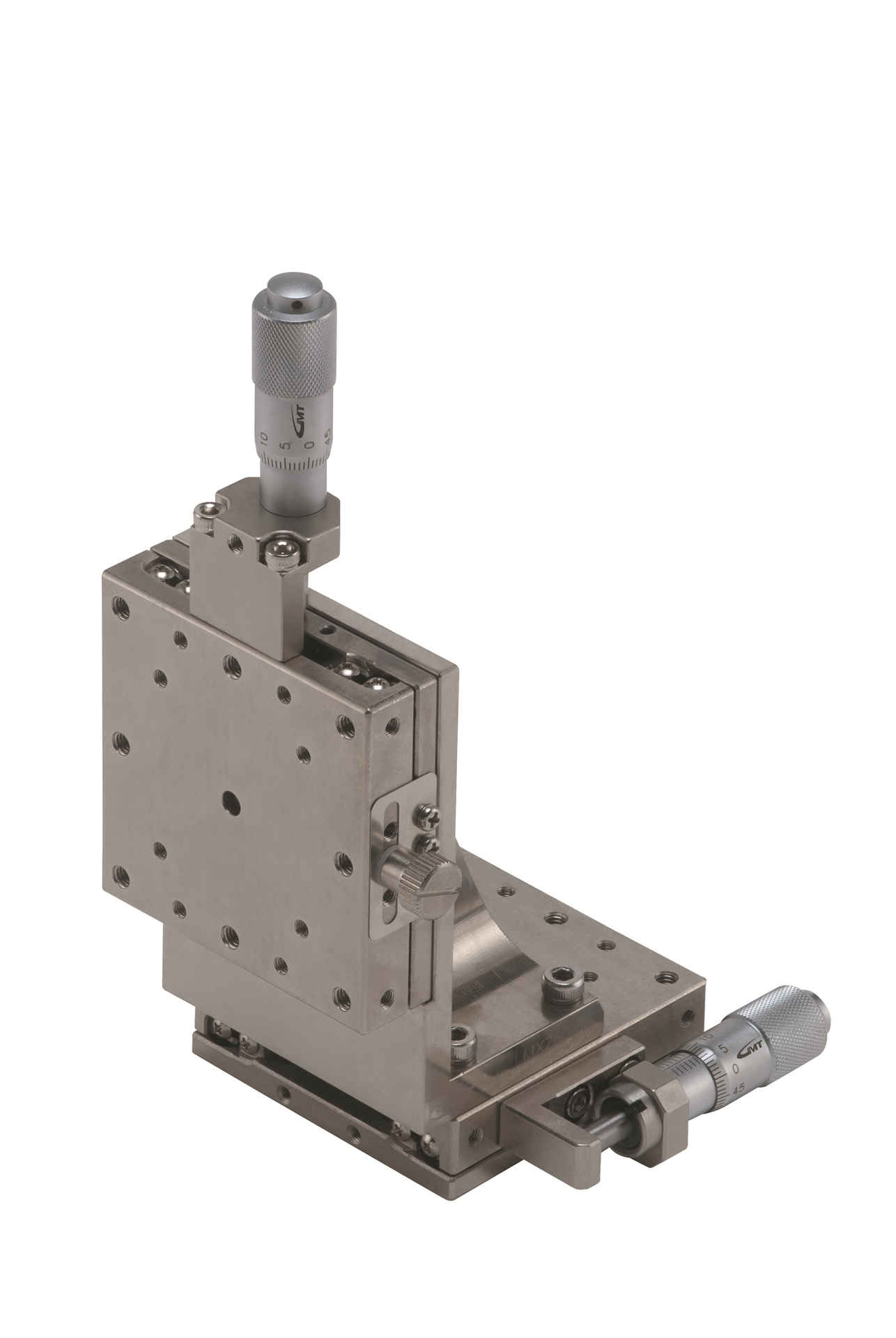

MXZ-S XZ軸精密滑台
XZ軸精密滑台
雙軌-XZ軸
台面尺寸 : 25、30、40、50、60、70、80、100 (mm)
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
雙軌-XZ軸
台面尺寸 : 25、30、40、50、60、70、80、100 (mm)
★ 軌道方式使用線性滾珠導引,哥德式弧型構槽在本體的上、下滑軌面，各由雙孤槽構成，單槽移動的鋼球是二點接觸的架構，雙弧槽總共四個接觸點，因此構成堅固的滑軌結構
★ 使用測微頭(Micrometer head,單位0.01mm)傳動,適合高精密精度移動
★ 材質-不銹鋼(耐腐蝕,耐熱)
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
真直度 (um) |
縱向偏擺 | 橫向偏擺 |
荷重 (kgf) |
本體重量 (kg) |
|
MXZ25-S |
25x25 |
X軸 ±3.2 ; Z軸 ±3.2 |
5 |
30" | 25" |
1 |
0.15 |
|
MXZ30-S |
30x30 |
X軸 ±3.2 ; Z軸 ±3.2 |
5 |
25" | 15" |
5 |
0.21 |
|
MXZ40-S |
40x40 |
X軸 ±6.5 ; Z軸 ±6.5 |
5 |
25" | 15" |
5 |
0.51 |
|
MXZ50-S |
50x50 |
X軸 ±6.5 ; Z軸 ±6.5 |
5 |
25" | 15" |
5 |
0.76 |
|
MXZ60-S |
60x60 |
X軸 ±6.5 ; Z軸 ±6.5 |
5 |
25" | 15" |
5 |
0.98 |
|
MXZ70-S |
70x70 |
X軸 ±6.5 ; Z軸 ±6.5 |
5 |
25" | 15" |
5 |
1.44 |
|
MXZ80-S |
80x80 |
X軸 ±12.5 ; Z軸 ±12.5 |
5 |
25" | 15" |
5 |
2.05 |
|
MXZ100-S |
100x100 |
X軸 ±12.5 ; Z軸 ±12.5 |
5 |
25" | 15" |
5 |
3.63 |
