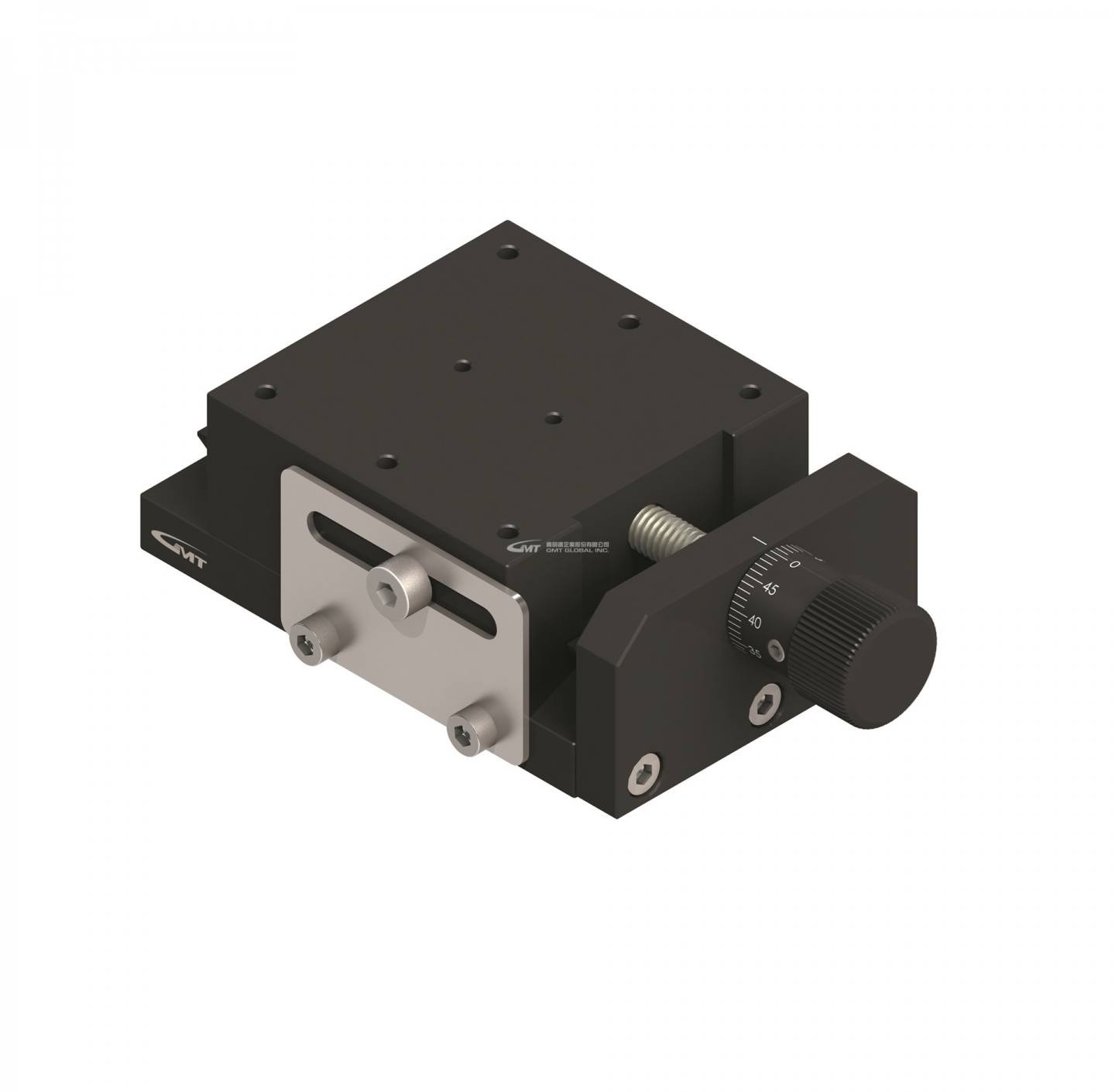

MC1G X軸精密滑台
X軸精密滑台
單軌-X軸
台面尺寸 : 50x50 (mm)
行程 : ±11、±16 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-鋁合金
單軌-X軸
台面尺寸 : 50x50 (mm)
行程 : ±11、±16 (mm)
★ 軌道方式使用鳩尾槽式平台,驅動調整模式為齒輪齒條。適用於使用頻率較高，需要快速移動與較大行程的情況
★ 使用進給螺絲(壓花型)傳動,適合使用於簡易精密的移動
★ 材質-鋁合金
|
型號 |
台面尺寸 (mm) |
移動行程 (mm) |
旋鈕迴轉一圈移動量 (mm) |
旋鈕最小讀取量 (mm/刻度) |
荷重 (kgf) |
本體重量 (kg) |
|
MC1G-525C |
50x50 |
±11 |
0.5 |
0.01/div. |
5 |
0.27 |
|
MC1G-525F |
50x50 |
±11 |
0.25 |
0.005/div. |
5 |
0.27 |
|
MC1G-535C |
50x50 |
±16 |
0.5 |
0.01/div. |
5 |
0.29 |
|
MC1G-535F |
50x50 |
±16 |
0.25 |
0.005/div. |
5 |
0.29 |
