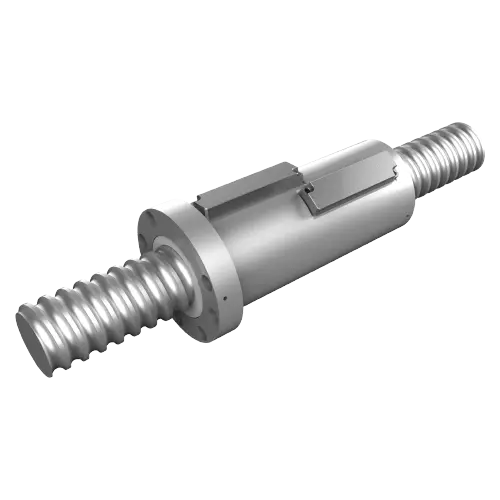

高負荷FSVH
商品簡述：
PMI 針對FSVH型式進行(鋼珠與螺紋的接觸角、鋼珠直徑、迴流方式)的改善，提高與舊型式(FSVC)差異2倍以上之額定動負荷。
• 高壽命
PMI 採用之循環構造可使螺帽內之負荷分佈均勻，提高滾珠螺桿之使用壽命。

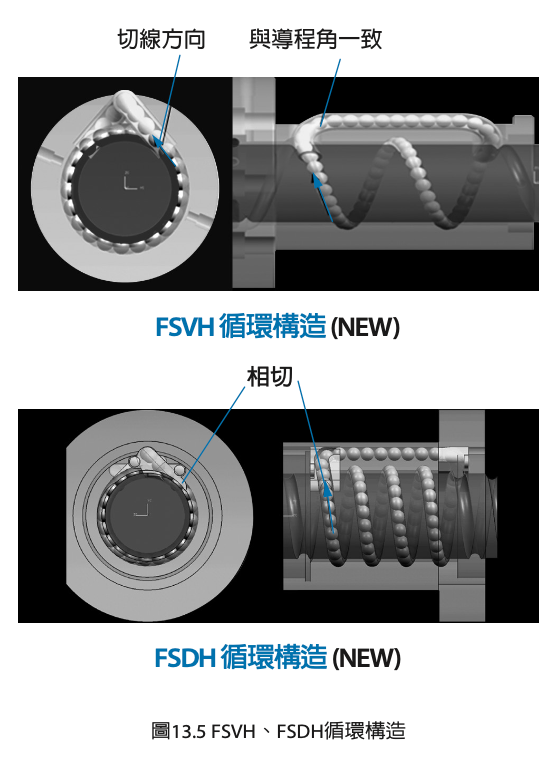

舊型式(FSVC)之循環方式為迴流管垂直插入滾珠溝槽形成一前傾角，滾珠在進入迴流管時會與迴流管撞擊而彈入迴流管，FSVH系列之循環構造由切線方向進入迴流管，與導程角方向一致可順暢進入迴流管，可提高循環構造之使用壽命。
• 高DN值
PMI 採用將鋼珠與迴流軌道作切線式循環構造，可使用在DN值較高之高轉速需求上。
• 低噪音
因為採用切線式循環構造，故能消除鋼珠在迴流時撞擊迴流管所產生之噪音。
• 多樣化的規格組合
PMI 可承製軸Ø40~Ø120mm，導程10~60mm之標準規格。(若有特殊規格需求，請與業務人員接洽)
• 高負荷螺桿建議安裝方式

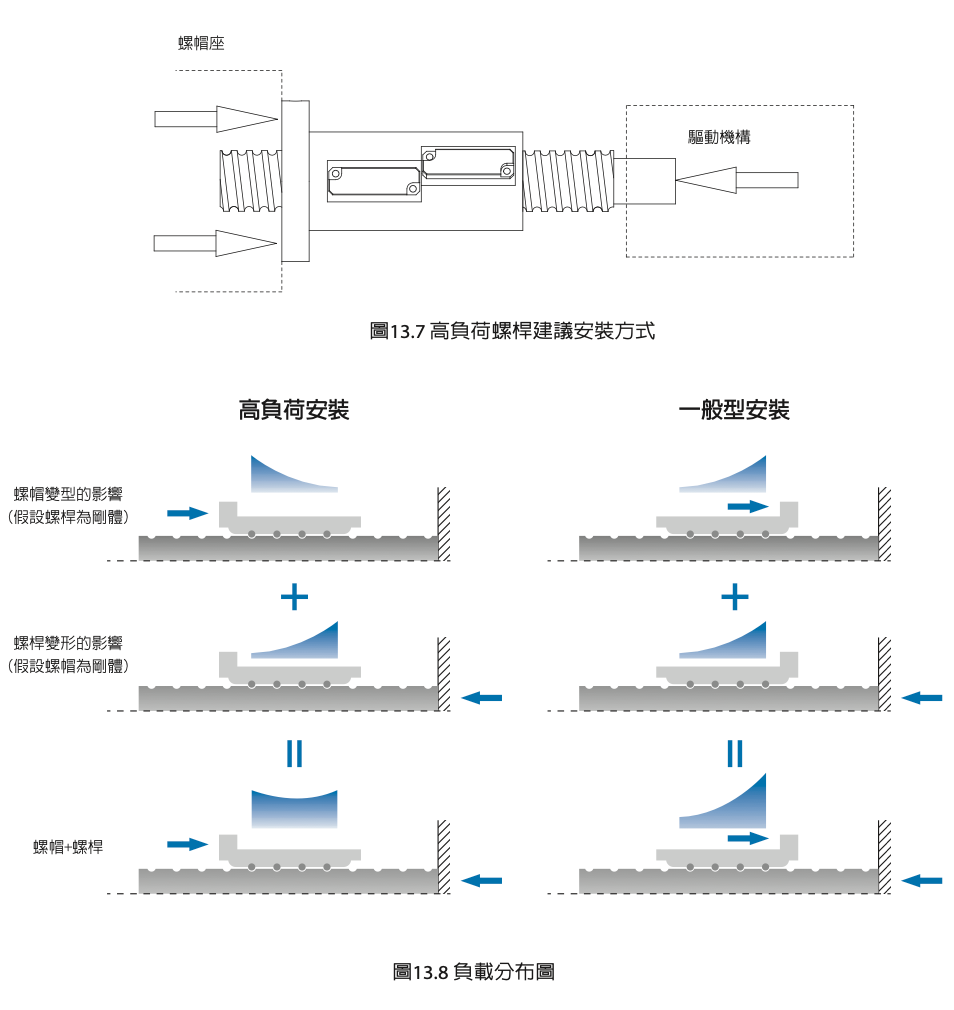

為了使螺桿軸、螺帽承受軸向均一負荷，在使用上建議採用如圖13.7所示的安裝方式，可以避免螺桿軸、螺帽及鋼珠過度的磨耗及運轉時受力不均造成振動，有效提升滾珠螺桿的使用壽命。
• 精度等級與軸向間隙
若有其它精度等級或軸向間隙小於零，請洽PMI 業務人員。
• 用途
射出成型機 / 沖、鍛壓機 / 壓模鑄造機床 / 半導體製造設備 / 產業用機械

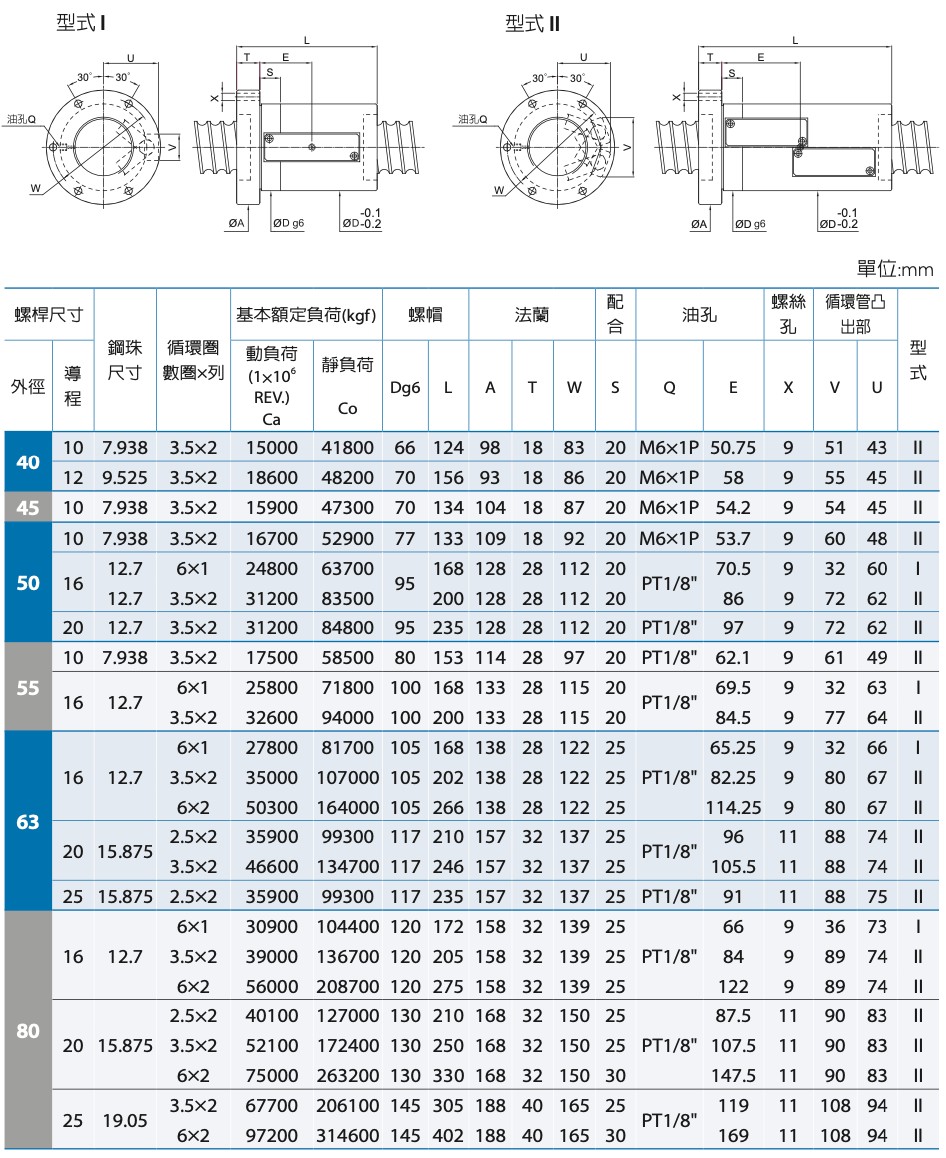

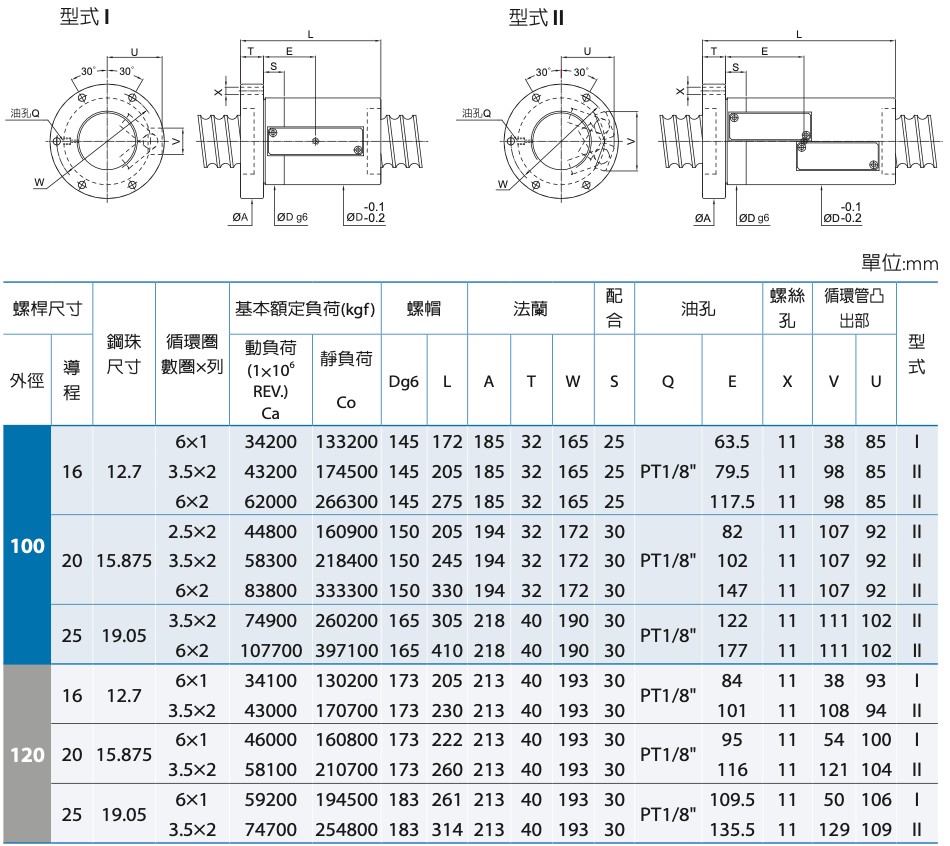

高負荷FSVH｜尺寸規格表
