PTR-C7級
1 / 1
PTR-C7級
商品簡述：
產品特性
• 軸端適用性高
軸端未經過熱處理加工，保留螺桿軸兩端中心孔，可容易加工軸端肩部尺寸。

• 短交期
將螺桿常用規格、牙長及軸端未加工長度設為庫存品標準。

• 低價格
精密等級以C7搭配軸向間隙作為設定，大量生產降低成本，使得價格更為優惠。

PTR 端塞型螺帽特色
• 節省空間
螺帽長度變短，外徑尺寸可減少20%~25%，可節省設計空間的裝置。

• 循環方式
採用複合材料以及切線路徑的結構設計，有效降低鋼珠循環時的碰撞與振動減少噪音值。

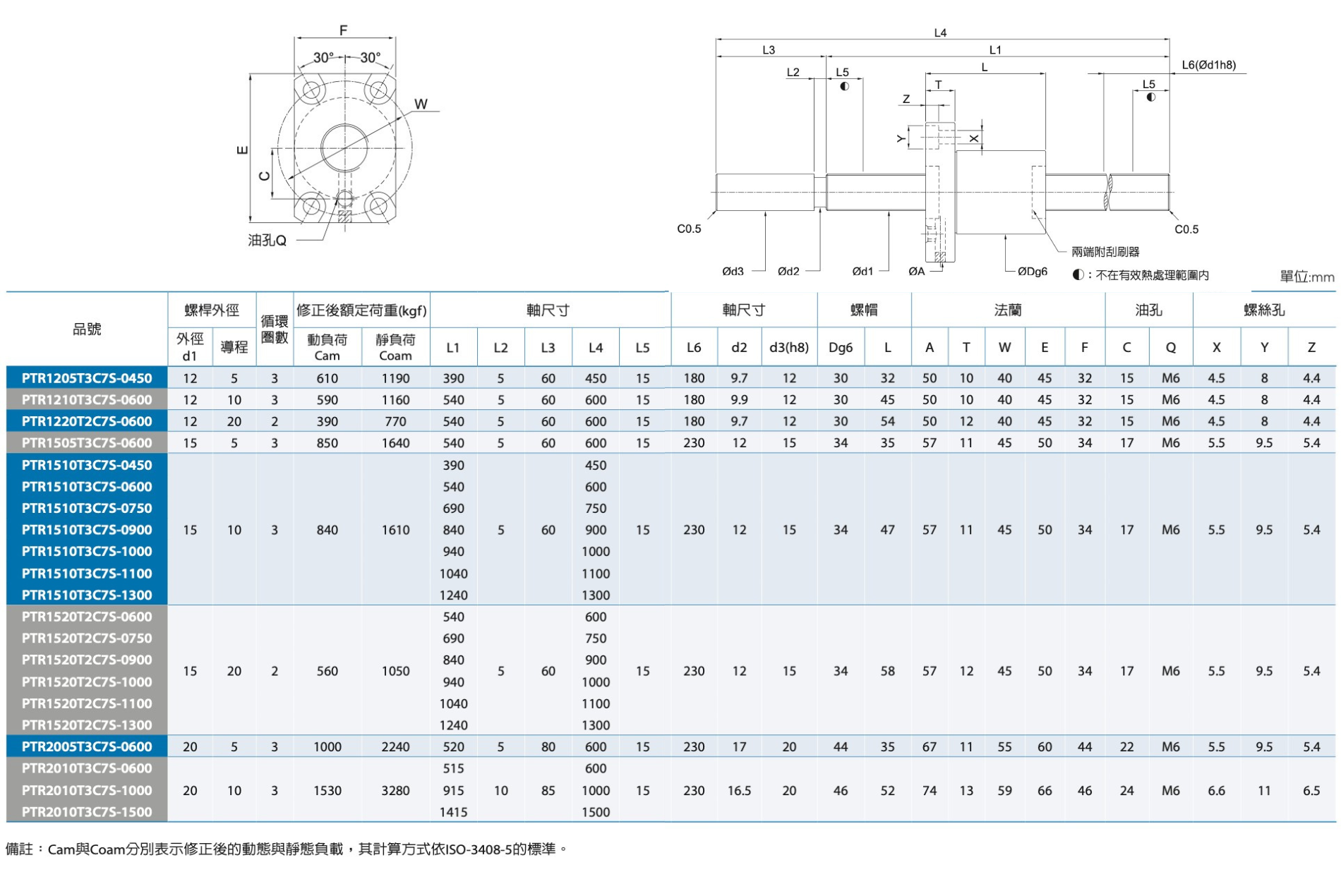

PTR-C7級｜尺寸規格表


下載3D圖檔
